Установка СНПЧ на Epson P50, T50 в картинках
2012-02-09 12:56:00 (читать в оригинале)Сегодня хочу представить вам свой метод установки СНПЧ на принтера Epson P50, T50.
И так берем СНПЧ
Пока чернила не начнут поступать в шприц
После чего закрываем заглушки.
Берем принтер
И плоской отверткой выламываем крепление крышки каретки (так как снять его не выламывая весьма проблематично)
Снимаем крышку каретки

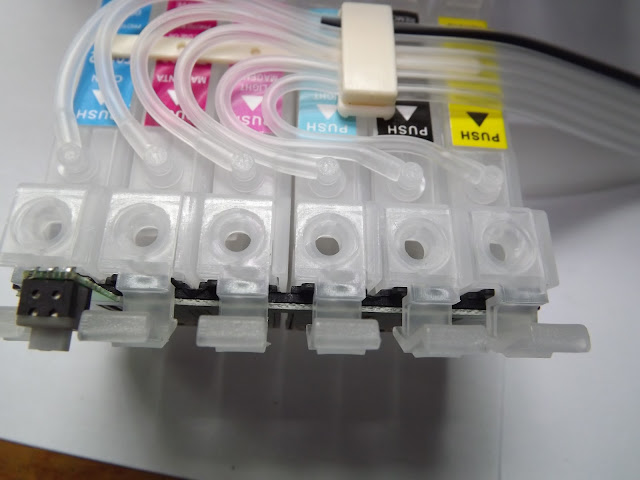

Устанавливаем блок чернильниц в головку. Вставлять чернильницы необходимо с некоторым усилием до щелчка.
Берем крепление
Прокладываем шлейф. Регулируем его по длине двигая каретку из конца в конец до упора, так что бы ее перемещению ничего не мешало

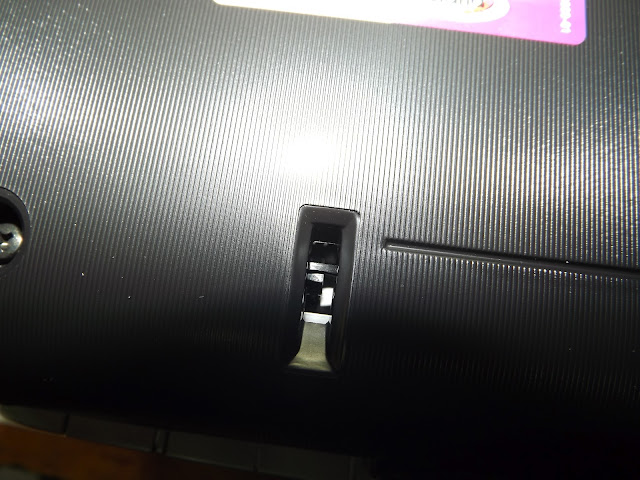

Блокируем датчик открытия крышки, например поролоном.
Вот и все
Желаю удачи
И так берем СНПЧ
Заливаем чернила в емкости
Открываем заглушки на блоке чернильниц
И закачиваем чернила в чернильницы
Берем принтер
Желаю удачи
Установка СНПЧ на Canon IP3600, IP4600 в картинках
2012-02-09 01:35:00 (читать в оригинале)Я хочу рассказать о своем методе установки СНПЧ на данные устройства. Те кто занимаются установкой постоянно уже имеют свои методы, тем кто с этим столкнулся впервые возможно эта статья пригодится.
И так извлекаем из принтера оригинальные чернильницы
Аккуратно не повредив дорожек срезаем с них чипы (главное не перепутать чипы по цветам, а то их расположение придется узнавать методом перебора).
берем СНПЧ
и наклеиваем их на чернильницы СНПЧ
Обычно на чернильницах есть две направляющих для отверстий в чипе. Надеваем чип и расплавляем направляющие. Для этого я использую вот такой паяльник, но за неимением можно использовать и нагретый зажигалкой нож.
После чего заливаем чернила в емкости
У многих производителей емкости состоят из двух камер
В камере воздухозаборника должно быть минимальное количество чернил для создания нормального давления. Достигаем этого вот так
Создаем давление для закачки чернил в чернильницы
Желательно пережать временно шлейф, чтобы чернила не вытекали из чернильниц
Почти все производители дают в комплекте силиконовые уплотнители, которые одеваются на штуцера печатающей головки. Желательно не забыть это сделать иначе система будет подсасывать воздух или чернила зальют головку.
Вставляем чернильницы в принтер
Далее есть два способа прокладки шлейфа.
Способ первый. Приклеиваем крепление шлейфа к крышке принтера
Преимущества - будет лучше закрываться крышка. Недостатки - очень трудно сразу отрегулировать длину шлейфа.
Способ второй. Многие производители дают в комплекте такое крепление.
Нагреваем его зажигалкой и сгинаем на 90 градусов, приклеиваем
Преимущества - проще сразу отрегулировать длину шлейфа, подвигав каретку рукой из конца в конец и убедится что ей ничего не мешает. Недостатки - верхняя крышка будет закрываться не до конца.
Далее блокируем датчик открытия крышки скажем куском поролона.
Вот и все удачи.
Установка СНПЧ на Canon MP250, MP280 в картинках
2012-01-27 23:37:00 (читать в оригинале)Что меня сподвигло написать эту статью? Дело в том что все производители СНПЧ вкладывают в коробку инструкцию, в которой подробно описан процесс установки. У каждого производителя свои методы установки. Ко мне обращаются много людей, которые устанавливали СНПЧ самостоятельно по инструкции. Проблемы в основном одни и те же - замятие шлейфа, ошибка позиционирования каретки, посторонний шум, треск и т. д. Я бы хотел поделится своим методом установки СНПЧ на эти устройства.
И так приступим
Берем картриджи
Снимаем с них наклейки
У каждого производителя в комплекте идет что-то, чем можно просверлить отверстия в картридже. Внимание, в цветном картридже отверстие для красного цвета необходимо сверлить чуть в стороне и ниже от отверстия воздухозаборника, иначе Г-образный переходник который вставляется в картридж будет мешать закрыть крышку каретки. Но не намного ниже, что бы не повредить внутреннюю перегородку картриджа.
Берем уплотнители
И вставляем их в отверстия
Отверстие воздухозаборника обязательно надо загерметизировать, иначе система будет подсасывать воздух и в итоге вы поплатитесь цветным картриджем, так как у него выгорят сопла. Я для этого использую обычный термоклей и клеевой пистолет, вы можете придумать что-то свое.
Подсоединяем трубки к картриджам, как показано на фото. Для тех у кого трубки для какого-то из цветов слишком длинные, рекомендую вынуть из трубки Г-образный переходник, обрезать трубку по длине и вставить переходник обратно.
Заливаем чернила в емкости
У некоторых производителей СНПЧ в комплекте идет такое или похожее устройство.
Оно служит для того, что бы закачать чернила в трубки и картридж.
У кого нет такого устройства, можно придумать что то свое. Можно так же использовать такой метод: перед подсоединением шлейфа заправить картриджи, залить в емкость чернила не подсоединяя трубку к картриджу, в тот момент, когда чернило в трубке дойдет до Г-образного переходника, подсоединить трубку к картриджу.
Вставляем картриджи в принтер
Закрываем крышку следя за тем, что бы она не передавила трубки
Укладываем шлейф в выемку как показано на рисунке
Проклеиваем сверху скотч, что бы щлейф не выскакивал
Клеим крепление, шлейфа, двигаем каретку руками из до упора в обе стороны, смотрим ничего ли ей не мешает, не идет ли шлейф в натяжку
Крепления имеют свойство отлетать в самый неподходящий момент, поэтому приклеиваем его дополнительно скотчем.
Вот и все. Желаю удачи.
Видео по разборке принтера Canon LBP2900 или "Принтер не тянет бумагу"
2012-01-21 16:21:00 (читать в оригинале)Не давно мне принесли в ремонт Canon LBP2900 с дефектом "не затягивает бумагу". Я покажу как разобрать устройство и устранить данный дефект.
Итак приступим. Для начала снимем весь пластик:
После чего снимаем форматтер и крышку "редуктора":
Далее снимаем шестерни редуктора и получаем доступ к электромагниту:
Итак, если принтер не затягивает бумагу и при этом у него не крутится ролик захвата бумаги значит в большинстве случаев у него проблема с электромагнитом (вышел из пазов металлический язычок блокирующий прокрутку сдвоенной шестерни, слетела пружина). Так же проблема может быть в сдвоенной шестерни, которую блокирует язычек электромагнита. В ней так же есть пружина. Как снять эту шестерню я расскажу позже (для этого надо еще много чего снять), так что я рад, что в моем случае проблема оказалась именно с электромагнитом:)
Проверяем:
Все работает. Желаю удачи.
Итак приступим. Для начала снимем весь пластик:
После чего снимаем форматтер и крышку "редуктора":
Далее снимаем шестерни редуктора и получаем доступ к электромагниту:
Итак, если принтер не затягивает бумагу и при этом у него не крутится ролик захвата бумаги значит в большинстве случаев у него проблема с электромагнитом (вышел из пазов металлический язычок блокирующий прокрутку сдвоенной шестерни, слетела пружина). Так же проблема может быть в сдвоенной шестерни, которую блокирует язычек электромагнита. В ней так же есть пружина. Как снять эту шестерню я расскажу позже (для этого надо еще много чего снять), так что я рад, что в моем случае проблема оказалась именно с электромагнитом:)
Проверяем:
Все работает. Желаю удачи.
Прошивки для картриджа Samsung ML-1661
2012-01-19 18:18:00 (читать в оригинале)Для Украины и стран СНГ Samsung ML-1661 поставлялся с картриджем на базе обычной микросхемы 24С04 без криптозащиты. Для тех кто не хочет терять гарантию на устройство прошивая его модифицированной прошивкой предлагаю прошивки для картриджей на 1500 и 2500 страниц соответственно.
О том как прошить чип подробно рассказано в статье
Программатор для прошивки чипов картриджей на базе 24c04 с помощью PonyProg (Samsung SCX-4220, Xerox 3119 и другие) и не только
