Программатор для прошивки чипов картриджей на базе 24c04 с помощью PonyProg (Samsung SCX-4220, Xerox 3119 и другие) и не только
2012-01-04 19:19:00 (читать в оригинале)Сразу хочу заметить, что данным программатором можно шить не только чипы картриджей но и любые микросхемы 24cXX, что может пригодится для прошивки устройств Xerox 3100 MFP, Minolta и других.
Итак для начала необходимо собрать вот такую схему
Естественно необходимо выбирать тот COM порт к которому подключен программатор.
После чего приступаем к прошивке
Нажимаем кнопку открыть, выбираем расширение файла с прошивкой, выбираем файл, открываем.
Нажимаем эту кнопку, наблюдаем процесс прошивки.
Если у вас что-то не получается значит вы не правильно собрали схему, указали настройки или где то отсутствует контакт.
Прошивки находятся в разделе Прошивка картриджей. Если вам нужна прошивка отсутствующая на сайте, пишите буду выкладывать.
Итак для начала необходимо собрать вот такую схему
Для контактов с чипом картриджа лучше всего использовать вот такие "крокодилы"
Подключаем программатор к COM порту, подключаемся к контактам на чипе согласно схеме, подаем питание по USB.
Запускаем PonyProg. Я выкладываю старую версию, так как более новые мне не понравились. Я думаю скачать более новую версию при желании труда не составит.

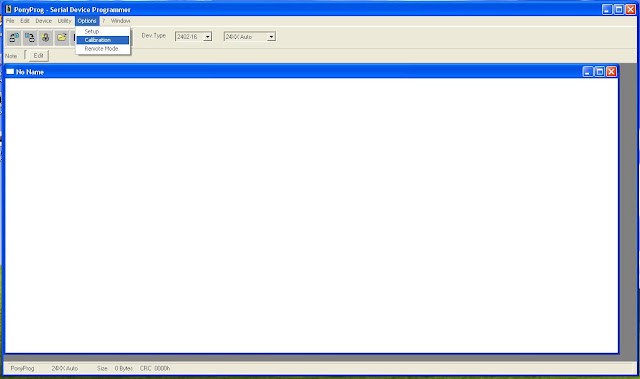

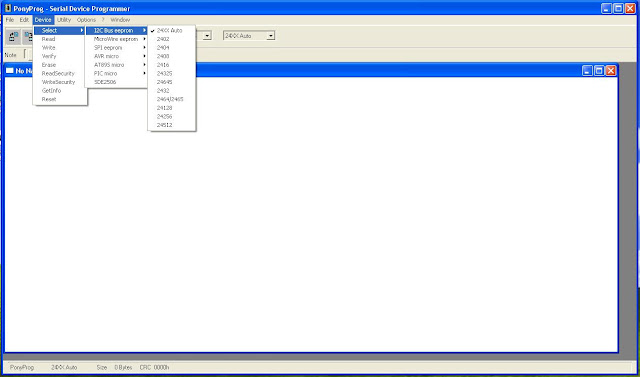

Для начала выставим настройки (это делается один раз).

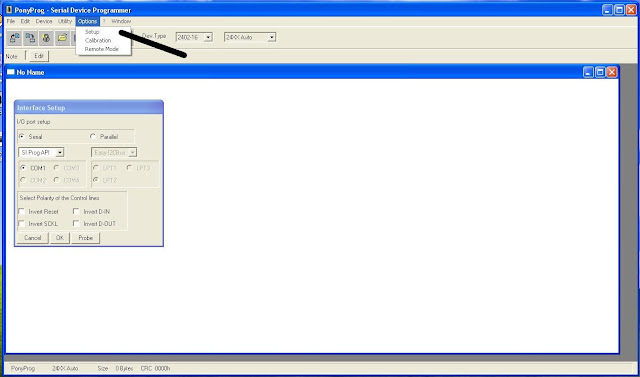

Естественно необходимо выбирать тот COM порт к которому подключен программатор.
После чего приступаем к прошивке

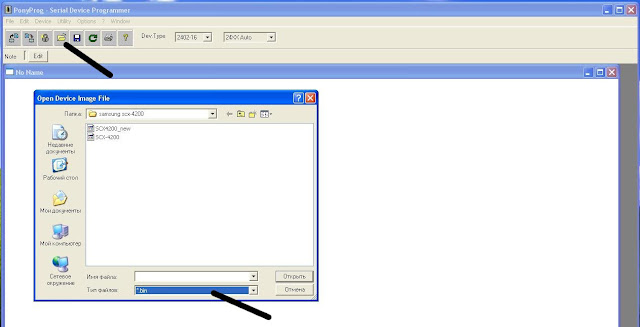

Нажимаем кнопку открыть, выбираем расширение файла с прошивкой, выбираем файл, открываем.
Нажимаем эту кнопку, наблюдаем процесс прошивки.
Если у вас что-то не получается значит вы не правильно собрали схему, указали настройки или где то отсутствует контакт.
Прошивки находятся в разделе Прошивка картриджей. Если вам нужна прошивка отсутствующая на сайте, пишите буду выкладывать.
Расположение цветов в картридже HP 28 (C8728), 122 (CH562), 22 (C9352)
2011-12-30 16:47:00 (читать в оригинале)Для синего и желтого цветов можно использовать любое из двух отверстий
Желаю удачи.
Прошивка для цветного лазерного МФУ Samsung CLX-3185(3180)
2011-12-23 18:58:00 (читать в оригинале)Представляю вашему вниманию необновляемую прошивку версии 36 для устройства Samsung CLX-3185. Перед тем как прошить устройство необходимо сменить его серийный номер на Z4X0BAAB800425F. Как это сделать подробно описано в статье Смена серийного номера и прошивка устройства Samsung SCX-3200, 3205, 3207 после заправки картриджа.
Важно: Данная прошивка тестировалась только на одном устройстве с оригинальной прошивкой v35. Пока полет нормальный. Так что шьете вы данное устройство на свой страх и риск. Буду очень признателен за оставленные в комментариях отзывы о любых результатах после прошивки.
Прошивка принтера ML-1860
2011-12-23 17:19:00 (читать в оригинале)Выкладываю прошивку для ML-1860 без привязки к серийному номеру устройства. До этого обсуждение данной прошивки велось в теме: Генератор прошивок для Samsung SCX-3200 версии 07 и 08, SCX-4600 версии 99, теперь отзывы просьба оставлять в этой теме. Также прошу дублировать результаты прошивки на почту ua6bmy@mail.ru. Это почта человека который поделился со мной и с вами данной прошивкой. Я думаю, что отписать в комментарий и на почту не составит труда. Этим вы принесете пользу людям зашедшим сюда после вас. Зачем нужна данная прошивка подробно описано в статье Смена серийного номера и прошивка устройства Samsung SCX-3200, 3205, 3207 после заправки картриджа. Напоминаю что прошивка без привязки к серийному номеру устройства так что серийный номер менять не нужно.
Желаю удачи.
5, 3207 и не только после неудачной прошивки
2011-12-22 12:28:00 (читать в оригинале)Эта статья будет интересна тем у кого после прошивки возникли проблемы с устройством.
Это может произойти при отключении питания во время прошивки, заливке "битой" прошивки.
В случае заливки необновляемой одноаппаратной прошивки с другим серийным номером. В таком случае аппарат с незаблокировавшимся чипом будет работать нормально, но без чипа работать не будет.

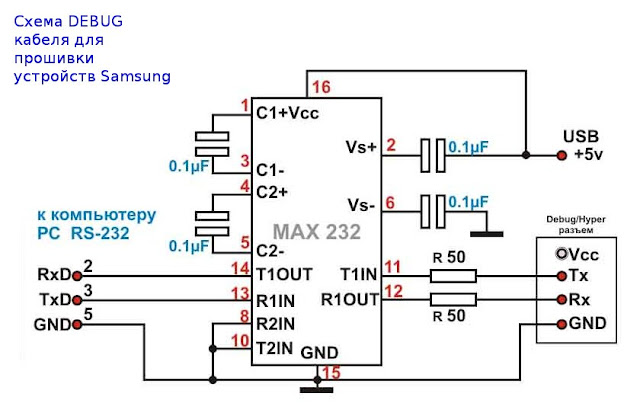

И так собираем debug кабель по этой схеме
Это может произойти при отключении питания во время прошивки, заливке "битой" прошивки.
В случае заливки необновляемой одноаппаратной прошивки с другим серийным номером. В таком случае аппарат с незаблокировавшимся чипом будет работать нормально, но без чипа работать не будет.
И так собираем debug кабель по этой схеме
У меня он выглядит так
но можно сделать и гораздо красивее:)
Снимаем боковую крышку устройства и видим перед собой плату форматера.
Ищем на ней сервисный разъем. Обычно они подписываются как DEBUG или HYPER. На SCX-3200 он находится в левом нижнем углу платы и выглядит так
Расположение контактов стандартное Vcc Tx Rx GND . С помощью тестера находим землю (GND), а дальше все понятно. В данном случае черным кружком у нас обведен Vcc. Припаиваем на плату концы кабеля Tx, Rx GND соответственно. Подключаем кабель к COM порту и подаем питание по USB.
