Почти сразу после сборки в 3д-редакторе, поставил станок выпиливать детали модели ФОРД Т. В качестве материала выбрал фанеру 4мм, для этого простым масштабированием уменьшил чертежи до нужного размера. К сожалению, имеющийся в наличии кусок фанеры оказался очень старым, поэтому легко ворсился и крошился. Все работа заняла чуть боле часа, но немного поспешил - забыл выпилить часть крыльев над колесами.

Деревянная модель ФОРД Т.

Сборка прошла на удивление быстро. Почти все детали легко встали на место, единственно что немного скруглил ребра у осей колес, что бы они могли легко вращаться, и немного шлифанул бензобак. В процессе сборки вылезло несколько отрицательных моментов. Самый страшный - фары не захотели встать на место - мешали колеса. Для первого варианта они были просто приклеены. Далее, вследствие того, что фанера оказалась несколько тоньше, наборные детали, такие как капот мотора и бензобак, получились несколько меньше, чем надо, но это легко исправилось.

Деревянная модель ФОРД Т

В общем результат неплохой. Машинка понравилась не только мне, но и всем родственникам, которые ее видели. Сейчас немного подправлю чертежи и выложу в свободный доступ. Также вернусь к изготовлению пенорезки.

Деревянная модель ФОРД Т

Постоянная ссылка

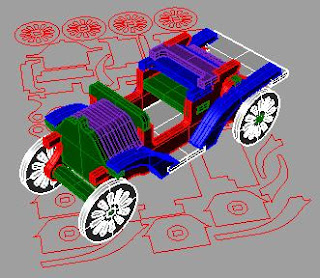

В проекте ФОРД Т есть некоторое продвижение. Сделаны чертежи всех деталей под фанеру 6мм.   Как оказалось, размеры боковин корпуса не позволят их изготовить на имеющемся станке, поэтому для пробного экземпляра будет использована фанера толщиной 4 мм. Следующая проблема выявилась при попытке тестовой сборки в 3д-редакторе. Модель показалась очень узкой. Поэтому ширина необходимых деталей была увеличена.

Проект ФОРД Т.

ФОРД Т.

Детали ФОРД Т.

Дело осталось за изготовлением деталей и сборкой модели.

Постоянная ссылка

Современные технологии позволяют создавать множество интересных изделий. Для плоских деталей наиболее часто используется лазерная резка. При этом никто не мешает повторить это же самое и с помощью фрезерного станка. За рубежом существуют специализированные сайты, посвященные изготовлению разнообразных поделок. Один из них называется http://www.woodmarvels.com. Среди множества не самых достоверных моделей, выделяется деревянная машинка, внешне напоминающая Форд Т. Правда просят господа "буржуи" за pdf файл с чертежами 4.75$, за векторные чертежи, пригодные для использования на ЧПУ - 7.95$, а за вырезанные детали 49$. По моему мнению цены несколько завышены, поэтому решено сделать подобную машинку самостоятельно и бесплатно.

Форд Т.

Поиск в сети привел к нескольким изображениям, на которых видна конструкция модели, а также  детали в изометрии. На самом сайте WoodMarvels можно посмотреть неплохую анимацию по сборке, и видео резки деталей на лазерном станке. Последнее весьма заинтересовало, особенно в плане последовательности изготовления деталей. Например, у колес вначале был вырезан внешний контур, а потом все внутренние элементы.
В изготовлении пенорезки наступил вынужденный перерыв, поэтому пока нет средств на покупку контроллера, есть время обвести контуры деталей и сделать предварительную модель.

Модель, выполненная на станке с ЧПУ. Изображение с blog.woodmarvels.com.

Постоянная ссылка

За прошедшие выходные были изготовлен комплект деталей на вторую часть пенорезки. При этом устранены некоторые недостатки в конструкции и элементах крепления. осталось изготовить крупногабаритные основания, которые по размерам не умещаются на поле станка.

Детали для пенорезки

Также были опробованы шаговые двигатели трех моделей и по тактильным ощущениям выбраны самые мощные. В процессе исследований выяснилась нежизнеспособность муфты из термоусадочной трубки. Выглядит красиво и изготавливается просто, но усилие не держит. Хотя такая муфта и не планировалась при окончательной сборке, но все равно ожидания не оправдались.

Постоянная ссылка

• Вариант 1. Самостоятельное изготовление.

• Вариант 2. Контроллер от Purelogic.

• Вариант 3. Китайский контроллер.
