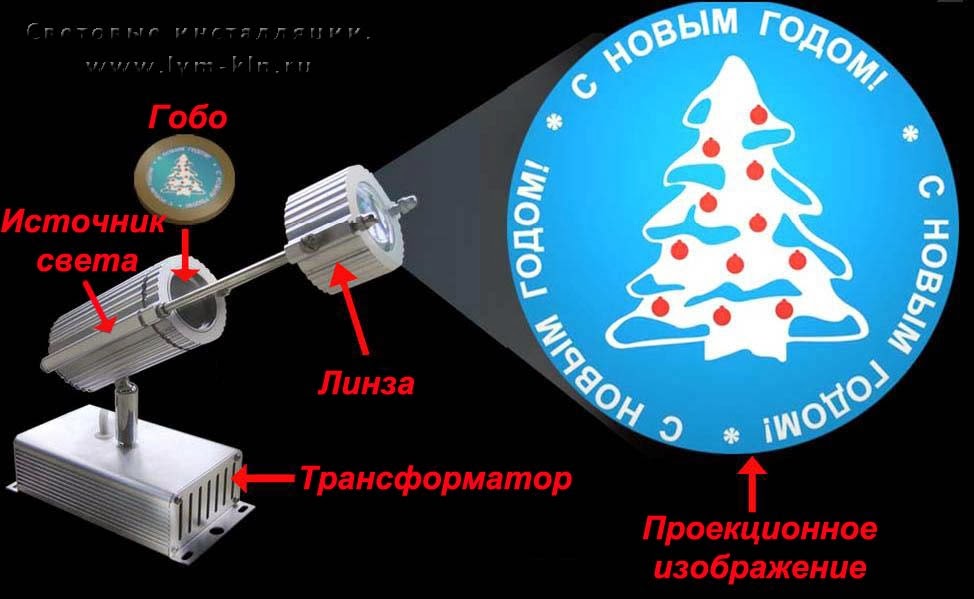

Принцип работы гобо.

Гобо– световой аппарат для отображении на различных видах оснований ( стены, полы и прочее) проекций картинок, надписей, логотиповв рекламных, развлекательных, информационных целях.

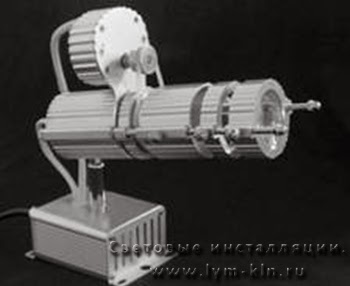

Есть различные виды данных устройств - например, источник свет может быть на основе галогенных / металлогалогенных лампах так и на светодиодах, есть различные типы корпусов гобо - для внутреннего и наружного применения, в гобо может быть блок для смены изображений, и / или например, гобо может быть с двигателем, который вращает проекционное изображения.



Изображения для проекций (их и называют гобо) изготавливаются либо из стекла либо из пленки. Они могут быть как одноцветные, так и полноцветные. Наиболее долговечные гобо - из стекла, так как гобо из пленки постепенно портятся под воздействие мощного источника света.

Постоянная ссылка

Световая панель, EL панель, электролюминесцентная панель, анимационная панель – рекламно – информационное изображение, составленное из отдельных частей электролюминесцентного источника света, свечение которых производиться по специальному алгоритму. Исходя из этого мы получаем яркую, цветную, анимационную картинку.
Подробнее тут.

---

Какая процедура оформления заказа анимационной панели ?

1. Заказчик должен подготовить макет рисунка в формате corel или pdf  и описать эффект анимации.
2. Наш дизайнер оформляет макет в формате *.jpg с примерами анимации.
3. После подтверждения заказа и его оплаты, в течении 30 дней мы изготавливаем и доставляем Ваш  заказ.
4. Высылаем в любую точку РФ и Ближнего зарубежья.

---

Макет панели в формате jpg

Общий вид готовой анимационной панели

Вид анимационной панели в темноте.

Постоянная ссылка

8-и канальный блок управления - данный блок позволяет управлять до 8 отрезков неонового провода. В отличии от разветвителя напряжения является неуправляемым. То есть не имеет в своей схеме логических микросхем. Для его управлением необходим микроконтроллер, например - ARDUINO, микросхемы типа десятичные счетчики, таймеры (555) и иное.

---

Почему нельзя гибкий неон напрямую подключит к ARDUINO?

• Так как холодный неон работает при высоком спряжении и высокой частоте то , при подключен напрямую возможен выход из строя управляющего контроллера.

Есть ли ограничения по длине подключаемого гибкого неона или по количеству отрезков?

• Количество отрезков неонового шнура может быть от 1 до 8 штук. Ограничений по длине нет.

Можно ли изменять яркость неонового провода с помощью данного блока?

• Да, можно. Но яркость меняется дискретно и возможно мерцания.

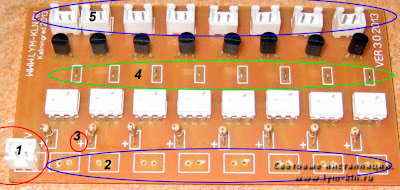

ООО "Световые инсталляции" предлагает следующий вид блока управления.

---

1. Гнездо для подключения инвертора.
2. Входы для подключения управляющего контроллера.
3. Внимание! Необходимо соблюдать полярность подключения управляющего контроллера.
4. Перемычки. Иногда, при некорректной работы блока управления( например - при неправильном - включении / выключении гибкого неона, при сильном мерцании при изменении яркости) данные перемычки выпаиваются, и на их место припаивается резистор сопротивлением 200 -300 Ом.
5. Выход для подключения гибкого (холодного) неона.
6. Немного информации тут.
7. Размер платы: 55 мм х 100 мм

Постоянная ссылка

PLATINUM Night Club

Постоянная ссылка

Световые генераторы на основе LED технологии.

---

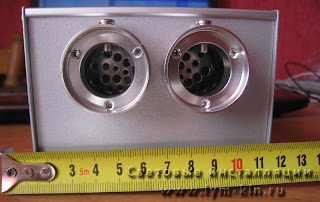

СВЕТОГЕНЕРАТОР AA - 002.

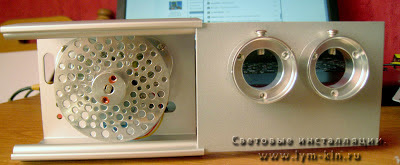

Вид спереди

В нашем случае, по желанию, заказчика в светогенераторе установлены белые светодиоды.

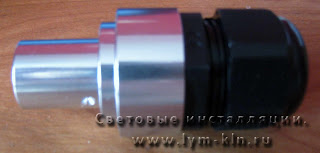

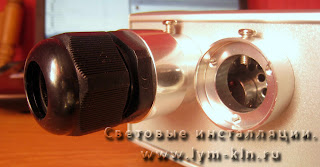

Для крепления оптоволокна существует специальные устройства ( они входят в комплект):

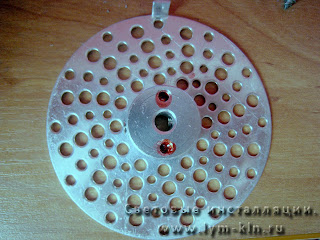

Диск эффектов.

Для создания эффекта мерцания - внутри светогенератора находиться алюминиевый диск с дырочками разных диаметров. Его вращение и создают эффект мерцания. При необходимости диск можно снять или заменить его на цветной.

За диском расположены мощные 5 ватные светодиоды. Светодиоды крепятся к части корпуса светового проектора- который выполняет функции радиатора.
