Источник заряда емкостных накопителей СПЗ-25
2012-10-25 10:51:00 (читать в оригинале)Применяется в электроразрядных технологиях для очистки воды, бурения твердых скальных пород, разрушения старых бетонных конструкций, в строительстве при закладке свай в зыбучих грунтах.
Работа источника при очистке воды с использованием блока динамического беспорядка
Процесс разряда в емкости блока динамического разряда
Технические характеристики
Технические параметры | Ед. изм. / Описание | Значение параметров |
Напряжение питающей сети | В | 380+10%-10% 3ф |
Частота напряжения сети | Гц | 50+/-2% (60+/-2%) |
Выходное напряжение | В | 0-30000 |
Коэффициент пульсации | % | 3 % |
Нестабильность выходного напряжения | % | 0,05 |
Дискретность регулирования напряжения | В | 10 |
Ток заряда | мА | 250 |
Охлаждение | Воздушное | - |
Размеры габаритные | Дюйм | 19,4U |
Тепература окружающей среды | 'C | -10 - +40 |
Вес | кг | 30 |

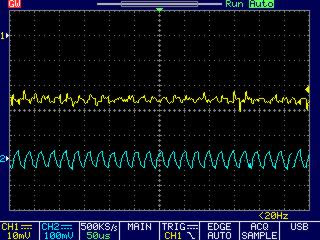

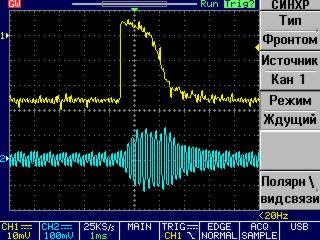

Осциллограммы тока и напряжения высоковольтного контура блока динамического беспорядка

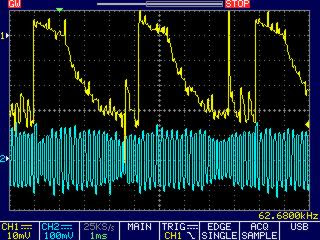

Осциллограммы заряда-разряда накопительной емкости, 10кВ - 1 кл
Источник ускоряющего напряжения СПНЭЛ-30
2012-10-25 10:00:00 (читать в оригинале)Предназначен для питания пушки с плазменным эмиттером электронно-лучевого энергокомплекса для наплавки и сварки тугоплавких металлов и сплавов и прочих технологических операций. Источник ускоряющего напряжения работает в двух режимах: стабилизация ускоряющего напряжения и ограничение выходного тока. Стабилизация ускоряющего напряжения обеспечивается при изменении тока нагрузки от 0 до 150 мА – это рабочий режим. При токе нагрузки более 150 мА источник переходит в режим токоограничения, это позволяет защитить нагрузку и предотвратить развитие дугового разряда при пробое в электронной пушке (осуществляется режим дугогашения), при пробое за микросекунду снимается выходное напряжение на одну миллисекунду, а затем источник выходит в максимальный режим за 2-3мс.
Технические характеристики
Технические параметры | Ед. изм. / Описание | Значение параметров |
Напряжение питающей сети | В | 380+10%-10% 3ф |
Частота напряжения сети | Гц | 50+/-2% (60+/-2%) |
Выходное напряжение | В | 0-30000 |
Коэффициент пульсации | % | 0,5 % |
Нестабильность выходного напряжения | % | 0,05 |
Дискретность регулирования напряжения | В | 10 |
Выходной ток | мА | 0-150 |
Охлаждение | Воздушное | - |
Размеры габаритные | Дюйм | 19,4U |
Тепература окружающей среды | 'C | +5 - +40 |
Вес | кг | 25 |
 |
| Осциллограмма выходного напряжения – верхний луч, 1кл – 10кВ, нижний луч – ток инвертора. |
 |
| Одиночный пробой в пушке, крутое дугогашение и восстановление выходного напряжения – верхний луч, 1кл – 10кВ, нижний луч – переходный процесс в инверторе, 1кл – 20А. |
 |
Серия пробоев в пушке – Uвых=25кВ. |
 |
| Одиночный пробой, Uвых=30кВ. |
 |
| Серия пробоев при Uвых=25кВ. |
 |
Серия пробоев при Uвых=30кВ. |
Источник питания электродуговой печи постоянного тока ИПП-800
2012-05-20 11:08:00 (читать в оригинале)Источник питания ИПП-800 электродуговой печи постоянного тока для плавки редкоземельных металлов. Источник питания обеспечивает гальваническую развязку с питающей сетью и управляется с панели оператора дистанционно, а также внешним
компьютером через RS-485. Работает в режиме стабилизации тока.
компьютером через RS-485. Работает в режиме стабилизации тока.
Технические характеристики
| Технические параметры | Ед. изм. / Описание | Значение параметров |
| Напряжение питающей сети | В | 380+10%-10% 3ф |
| Частота напряжения сети | Гц | 50+/-2% (60+/-2%) |
| Выходной ток дуги | А | 1000 |
| Напряжение на дуге при токе 800А | В | 200 |
| Выходная мощность | кВт | 200 |
| Охлаждение | л/мин / Жидкостное | 25 при температуре охлаждающей жидкости 20 'C |
| Степень защиты | IP-55 | |
| Размеры габаритные | мм | 800x800x(1300+100) |
| Тепература окружающей среды | 'C | +5 - +40 |
| Относительная влажность | % | 95 при 35'C |
| Вес | кг | 420 |
На панели оператора индицируется состояние питающей сети, выходной ток, выходное напряжение, выходная мощность, температура охлаждающей жидкости,температура основных элементов источника, температура печи. Источник имеет самодиагностику при включении во время работы, выдает сигнал при аварийном отключении, выключается при получении внешнего (аварийного) сигнала, выключается при изменении выходных параметров за установленные пределы.
Фотографии
Фотографии
 |
| Электродуговая печь |
 |
| Электродуговая печь |
 |
| ИПП-800 |
 |
| ИПП-800 - Вид слева |
 |
| ИПП-800 - Вид спереди |
 |
| ИПП800 - Вид справа |
 |
| Режимы работы панели оператора |
 |
| Режимы работы панели оператора |
 |
| Режимы работы панели оператора |
 |
| Режимы работы панели оператора |
 |
| Режимы работы панели оператора |
 |
| Режимы работы панели оператора |
 |
| Режимы работы панели оператора |
 |
| Режимы работы панели оператора |
 |
| Режимы работы панели оператора |
 |
| Режимы работы панели оператора |
Источник питания «ИПТ 2x75»
2011-08-27 09:59:00 (читать в оригинале)
Источник питания предназначен для питания постоянным током двух корректирующих обмоток дублета (Rнагр=33Ом; Lнагр=0,8-1Гн;), имеет 2 независимых биполярных выхода.
Программа управления источником питания ИПТ2x75
Данная программа выполняет функции дистанционного управления источником ИПТ2x75 по интерфейсу RS-485;
Характеристики источника ИПТ2х75:
Диапазон регулирования тока в нагрузке -1,5A до +1,5A;
Технические
характеристики
| Технические параметры | Ед. изм. / Описание | Значение параметров |
| Напряжение питания | В |
220 (+20%,-20%)
|
| Частота питающей сети | Гц |
47-63(+10%, -15%)
|
Режим работы
|
Режим стабилизации постоянного тока | |
| Напряжение | В |
+/- 50
|
Ток
|
мА
|
+/- 1500
|
Долговременная стабильность
тока
|
% |
0.2
|
| Диапазон регулирования тока в нагрузке | мА |
20-:-1500,
-1500-:-(-20) |
Пульсация тока
|
мА
|
5
|
Охлаждение
|
Встроенное воздушное принудительное | |
Управление
|
- с передней панели
- по интерфейсу RS-485/232
|
|
Дискретность установки тока
|
мА
|
1
|
Время ответа по интерфейсу
RS-485/232
|
мс
|
<100
|
Размеры габаритные
|
мм
|
131x150x350
|
Вес
|
кг
|
1.5
|
Программа управления источником питания ИПТ2x75
Данная программа выполняет функции дистанционного управления источником ИПТ2x75 по интерфейсу RS-485;
Характеристики источника ИПТ2х75:
Диапазон регулирования тока в нагрузке -1,5A до +1,5A;
- Шаг регулирования: 1мА;
- Скорость перестройки тока: 100мА/с; 50мА/c;10мА/c; 5мА/c;1мА/с; (устанавливается на источнике);
- Возможность изменения адреса устройства (устанавливается на источнике);
- Время ответа по интерфейсу RS-485 не более 100мс.
Скачать программу IPT2x75
- http://www.sendspace.com/file/e34r4l
- http://www.speedyshare.com/files/30054196/IPT2x75.zip
Фотографии
 |
| Передняя панель |
 |
| Общий вид |
 |
| Задняя панель |
Источник питания «ИПТ-800»
2011-08-27 08:50:00 (читать в оригинале)
Источник питания «ИПТ-800», предназначен для питания постоянным током трубки дрейфаа (R=0.01 Ом, L=0.03 мГн) в первом резонаторе начальной части ускорителя.
Технические
характеристики
| Технические параметры | Ед. изм. / Описание | Значение параметров |
| Напряжение питания | В |
3x380(+15%, -15%)
|
| Частота питающей сети | Гц |
50(+15%, -15%)
|
Режим работы
|
Режим стабилизации постоянного тока | |
| Напряжение | В |
0-12
|
Ток
|
А
|
10-800
|
Долговременная стабильность
тока
|
% |
+/-0.05
|
| Диапазон регулирования тока в нагрузке | А |
50-:-500
|
Пульсация тока
|
%
|
<0.05
|
Дискретность установки тока
|
мА
|
100
|
Охлаждение
|
Встроенное воздушное принудительное | |
Управление
|
- с передней панели
- по интерфейсу RS-485/232
|
|
Точность установки тока
|
%
|
Не хуже 0.05
|
Время ответа по интерфейсу
RS-485/232
|
мс
|
Не более 200
|
Размеры габаритные
|
мм
|
297x447x497
|
Вес
|
кг
|
23
|
Фотографии
 |
| Общий вид |
 |
| Панель подключения сети, нагрузки и управляющих кабелей |
