Источник питания «СПП-270»

2010-08-15 13:26:00 (читать в оригинале)

Технические параметры	Ед. изм. / Описание	Значение параметров
Напряжение питания	В	380+/-15%
Частота питающей сети	Гц	50+/-1
Пределы возможного выходного напряжения	В	100-:-280
Пульсации выходного напряжения	%	1
Выходной ток номинальный	А	130
Выходной ток перегрузки	А	180
КПД	%	Не менее 94
Управление	С передней панели
	По интерфейсу RS-485/232
Охлаждение	Воздушное принудительное
Размеры габаритные	мм	600x600x800
Вес	кг

• Имеет защиты: от повышенного(пониженного) входного напряжения (от обрыва фазы), от перегрузки по выходу, от перегрева.
• Плавный пуск без броска входного тока и плавное нарастание выходного напряжения

Фотографии

Общий вид СПП-270

Осциллограмма переходного процесса сброса - наброса нагрузки 10-140 % от номинала, 1кл - 20В




---

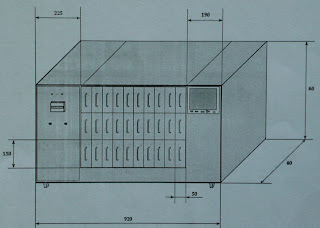

Источник питания тлеющего разряда установки плазмохимического осаждения «СПП-29К»

2010-08-12 21:13:00 (читать в оригинале)

Источник питания тлеющего разряда СПП-29К установки плазмохимического осаждения предназначен для преобразования переменного трехфазного напряжения промышленной сети в постоянный ток.

Технические параметры	Ед. изм. / Описание	Значение параметров
Напряжение питающей сети	В	380+10%-10% 3ф
Частота напряжения сети	Гц	50+/-1
Количество выходных каналов	шт.	29
Регулировка тока каждого канала	мА	15-250
Стабилизация от 100-250мА	%	1
Напряжение поджига	кВ	<2
Индикация тока в любом канале	мА	+/-1
Индикация напряжения в канале	В	+/-1
Управление	С передней панели
	По интерфейсу RS-485/232
Охлаждение	Воздушное принудительное
Размеры габаритные	мм	400x600x920
Вес	кг	45

---

Источник питания «ИП-3МГ» для многомагнетронной СВЧ установки плазмохимического осаждения.

2010-08-12 20:43:00 (читать в оригинале)

Источник питания «ИП-3МГ», предназначен для преобразования переменного трехфазного напряжения промышленной сети в постоянный и генерации тока заданной формы, для питания магнетронов установки плазмохимического осаждения углеродных пленок.

Технические характеристики

Технические параметры	Ед. изм. / Описание	Значение параметров
Напряжение питания	В	380+/-10%
Частота питающей сети	Гц	50+/-1
Количество выходных каналов	шт	3
Выходное напряжение	кВ	3.5-5
Длительность импульса регулируемая	мкс	t>=100
Длительность паузы регулируемая	мкс	t>=100
Частота импульсов	Гц	100-:-3500
Амплитуда тока в импульсе	А	0.03-2
Ток в паузе регулируется	А	0.03-2
Ток в непрерывном режиме	А	0.03-1
Ток накала (максимальный на канал)	А	11
Управление	С передней панели
	По интерфейсу RS-485/232
Точность стабилизации тока нормируется в диапазоне и составляет	А %	30мА-:-2А 0.5
Выходная мощность в импульсном режиме	кВт	30
Выходная мощность в непрерывном режиме	кВт	15
Охлаждение	Воздушное принудительное
Размеры габаритные	мм
Вес	кг

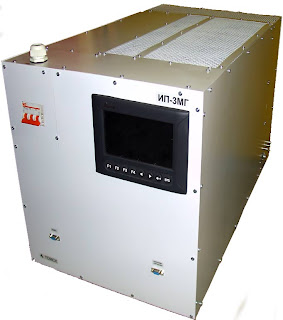

Общий вид

Панель оператора «DELTA»

---

Источник питания «СПТП-160» плазмохимической установки

2010-08-10 20:28:00 (читать в оригинале)

Источник питания «СПТП-160» предназначен для питания плазмотронных генераторов.

Технические параметры	Ед. изм. / Описание	Значение параметров
Напряжение питания	В	3x380В+/-15%
Частота питающей сети	Гц	50+/-2% (60+/-2%)
Ток дуги	А	40-:-160
Напряжение	В	160
Выходная мощность максимальная	кВт	25
Напряжение поджига осциллятора	кВ	7-10
Регулировка	Дискретная ( с шагом 1 А)
Управление	С передней панели
	По интерфейсу RS-485/232
КПД	%	93
Размеры габаритные	мм	450x550x495
Вес источника	кг	50
Охлаждение	Воздушное принудительное

Фотографии

Общий вид СПТП-160

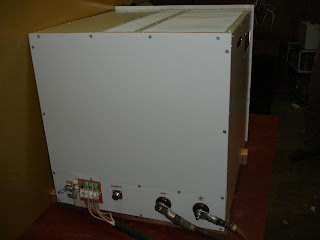

Задняя панель

Осциллятор

---

Источники постоянного тока для электролиза

2010-08-08 18:46:00 (читать в оригинале)

Преобразователи предназначены для электролиза жидких растворов различного назначения, заряда емкостных накопителей энергии.

Технические параметры	Ед. изм. / Описание	Значение параметров
Напряжение питающей сети	В	380+/-15%, 3ф
Частота питающего напряжения	Гц	50(60) +/- 5%
Род выходного тока	Постоянный
Регулировка тока	Плавная
Максимальный выходной ток	А	50/100/300/400/800/1000/1200
Выходное напряжение	В	6/12/24/50/60/200
Нестабильность тока нагрузки	%	+/-1
КПД	%	90-95
Управление	С передней панели
	По интерфейсу RS-485/232
Режим работы	Непрерывный
Охлаждение	Воздушное принудительное	При выходной мощности менее 40 кВт
	Водяное	При выходной мощности более 40 кВт

• Плавное включение
• Параллельную работу нескольких преобразователей с общим выходом
• Защиту питающей сети от перегрузки в пусковых режимах
• Гальваническую развязку входа и выхода
• Длительный непрерывый режим работы
• Оптимальные энергетические, эксплуатационные и массогабаритные характеристики
• Плавную регулировку выходного тока

• от перегрузок и которких замыканий в цепи нагрузки
• от обрыва фазы питающей сети
• от перегрева
• от повышенного и пониженного напряжения сети

Преобразователь	Uвых [В]	Iвых [А]	Реверс выхода	Габариты [мм]	Вес [кг]
СПТГР-1.2/100	12	100	+	150x200x250	15
СПЭ-8	24	300	-	240x270x400	25
СПЭ-16РМ	65	240	+	420x370x500	48

СПГТР 1,2/100

СПЭ-8

СПЭ-16РМ
