Одним из недостатков многих отладочных плат является отсутствие средств индикации. С одной стороны это снижает стоимость и не привязывает разработчика к конкретным ножкам, но с другой усложняет освоение устройства, особенно если плата не планируется к использованию в качестве процессорной. Поэтому подключение дисплея - одна из первых задач, которую приходится решать разработчику.

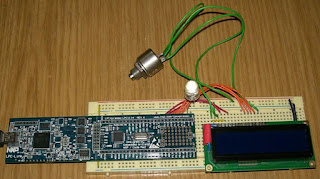

В качестве ЖКИ индикатора подключаемого к LPCXpresso был выбран Винстаровский WH1602B. Если не считать что только он один и был в наличии, то у него можно найти множество достоинств. Главные из них:

• входа, работоспособные при напряжении 3.3 вольта
• встроенный преобразователь отрицательного напряжения для контрастности

Подключение произведено по 4-х проводной схеме, хотя большое количество выводов у расположенного на плате LPC1114, в практических конструкциях легко позволит работать по 8-ми проводной. При подключении выявились две проблемы - недостаточность напряжения для подсветки и проблема с кодированием. Первая - аппаратная и решению без дополнительных элементов не поддается. Вторая крылась в голове, которая три дня пыхтела, пытаясь придумать работающий код. В итоге ошибка нашлась в одной неправильной цифре команды инициализации и все заработало, что очень порадовало. Теперь дело за какой-нибудь практической конструкцией, благо идеи уже есть.

Тэги: lpcxpresso, nxp
Постоянная ссылка

Получив набор V850 Starter Kit, потихоньку изучаю процессор. Информации не очень много, но в принципе достаточно. Появились первые выводы, особенно если сравнивать с архитектурой ARM.
1. Процессор V850 выполнен по Гарвардской RISC архитектуре. Это означает разделение памяти программ и данных, при сокращенном наборе команд. Теоретически, V850 должен работать быстрее, при этом его проще программировать.
2. Набор периферийных устройств у обеих архитектур примерно одинаков и не содержит больших особенностей. Это значит что можно решать одинаковые задачи.
3. Объем памяти программ в старших моделях V850 достигает 1Мб. Здесь преимущество на стороне V850, так как больший объем позволяет решать более сложные задачи.
4. V850 поддерживает 32 и 16 разрядные команды, тогда как ARM семейства Cortex работает только с 16-разрядными. Такой подход повышает производительность, хотя большой разницы для обычного пользователя нет, так как большую часть забот берет на себя компилятор.
5. V850 поддерживает битовые инструкции и аппаратное умножение 16-разрядных чисел. А вот здесь уже ARM сильно отстает, так как не содержит подобных команд.

В целом, для начинающих пользователей, обе архитектуры примерно одинаковы. Выбор определяется только доступностью и раскрученностью, хотя у меня есть большое желание отказаться от ARM в пользу V850.

Тэги: arm, v850
Постоянная ссылка

ARM микроконтроллеры при всей их мощности, создают впечатление обилия недостатков. Здесь  можно отметить и отсутствие битовых операций и тяжелые среды разработки. Но пожалуй главным недостатком в радиолюбительской практике является отсутствие микросхем в корпусах штыревого монтажа. Во всяко случае нигде такие устройства не попадались, может быть их кто-то и производит. Конечно при некоторых навыках можно создать в домашних условиях плату и  в нее запаять корпус TQFP, но усилий такой вариант потребует много при высокой вероятности неудачи.
Подобная ситуация видимо стала понятна инженерам NXP, и они объявили о разработке ARM-микроконтроллера в корпусе DIL-28. В этом корпусе будет выпускаться один из вариантов LPC1114, устанавливаемый в платы LPCXpresso.
Пока о сроках выхода ничего не известно, но хочется надеяться что это произойдет достаточно быстро. Появление подобного варианта может существенно поднять популярность ARM и упростить разработку любительских устройств.

Тэги: lpc, nxp
Постоянная ссылка

Увидев на одном из сайтов, объявление о новом микроконтроллере и возможности заказать бесплатную отладочную плату, сразу же заинтересовался. микроконтроллером оказался V850, выпускаемый фирмой Renesas. Регистрация на ихнем сайте прошла без проблем, но через некоторое время мне пришло письмо, что отладочных плат нет в наличии и ничего отправить мне не смогут.

Тэги: renesas, v850, плата
Постоянная ссылка

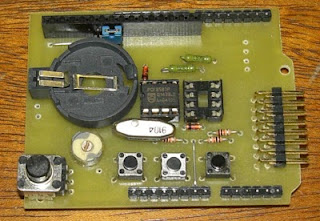

Наконец-то руки дошли окончательно завершить дисплейный шилд для отладочных плат типа Arduino. В процессе работы несколько изменилась плата. Кнопок теперь стало всего три, но в принципе и этого достаточно. Тут увидел контроллер тепловой автоматики, так там вообще кнопок нет, только поворотный энкодер. В принципе все то же самое управление можно сделать тремя кнопками.

После изготовления печатной платы проект был опробован. Первым делом запустил индикатор и микросхему часов на PCF8583. Далее проверил работоспособность кнопок. Все функционирует и теперь шилд можно использовать для разработки чего-то более интересного. В процессе программирования посетила мысль изготовить законченный модуль, схемотехнически повторяющий контроллерную часть отладочной платы Amicus18 и дисплейного шилда. В итоге программы разрабатывать на основе шилдов, а затем использовать их в готовом конечном модуле. Преимущества такого решения - простота разработки и компактность готового устройства.
Здесь можно подробнее посмотреть схему проекта и описание.

Тэги: amicus18, arduino, shield, плата, проект
