1. Часть антенн заменена на направленные типа АН5-433. Этот один шаг позволил получить связь там где ее раньше не было или она была малоустойчивой. После серии опытов также появилось ощущение, что штыревая антенна имеет не заявленную круговую диаграмму, а вытянутую в сторону большего штыря. К сожалению познания в связи ограничиваются созданием простых радиопередатчиков и приемников и объяснения опыту нет.
2. Укорочены кабели от антенн до модемов. Антенна в прямой видимости на расстоянии 300м, но с кабелем 12м, не обеспечила связь, тогда как перенос антенны за препятствие (кирпичная стена) и укорочение кабеля до 2м позволило получить устойчивый сигнал.
3. Установка ретранслятора. Фактически только одно это позволило запустить систему. Но для повышения устойчивости связи все остальное также необходимо.
4. Увеличение высоты расположения антенн. Как показала практика чем выше, тем лучше, даже если и нет прямой видимости. В некоторых случаях подъем антенны на 1 м давал прирост четверть увеличения мощности сигнала (по показаниям модема).

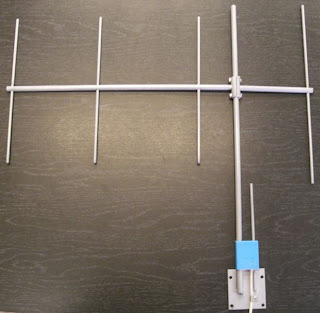

Антенна АН5-433.

Тэги: wireless
Постоянная ссылка

Тэги: wireless
Постоянная ссылка

При развертывании сети из нескольких радиомодемов серии Невод-5 возникли первые трудности. В условиях промышленной застройки, дальность связи оказалась очень сильно ограниченной. Конечно заявленных производителем 3 км с простой штыревой антенной никто не ожидал, но то что связи будут мешать абсолютно все углы стало сюрпризом. В итоге пока работают станции, находящиеся только в прямой видимости. К ним нареканий нет.
Данная ситуация имеет несколько решений. Первое - самое простое и самое сложнореализуемое - обеспечить прямую видимость между антеннами. Но не всегда есть возможность поднять антенну на нужную высоту.
Второй вариант - установка ретрансляторов. В этом случае потребуются дополнительные модемы, и произойдет увеличение времени прохождения пакетов.
Третий вариант - установка направленных антенн. производитель заявляет, что с их применением дальность по открытой местности можно увеличить до 10 км .
Четвертый вариант - антенные усилители. Правда с их применением появляется вероятность выйти за разрешенный предел мощности в 10мВт. Хотя думается. что применение направленных антенн и ориентирование их вдоль объекта не приведет к образованию помех другим пользователям диапазона.

Тэги: wireless, оборудование
Постоянная ссылка

В системах учета энергоносителей часто используются системы. работающие от батареек. Выходной сигнал у подобных устройств наиболее часто имеет частотный принцип. Это позволяет реализовать электрические цепи пассивного типа и не тратить лишнюю энергию. Соответственно при использовании подобных приборов с классическими измерительными устройствами часто необходим преобразователь частотного сигнала в один из стандартных. Одним из таких преобразователей является KFU8 фирмы Pepprl+Fuchs.
Основное назначение KFU8-UFC - преобразование частотного сигнала в токовый, формирование релейных сигналов сигнализации. При этом характеристики входа и выхода могут быть настроены под конкретную задачу.
Вход прибора чувствителен к сигналам частотой от 0.001 до 5000 Гц. При этом обеспечивается высокий уровень искробезопасности. Вход активный, что делает возможным подключение к нему различных пассивных датчиков. Зато попытка подключить генератор частоты привела к отсутствию измерений. Проблема решилась установкой транзисторного ключа.
Выход стандартный 0-20мА или 4-20мА. Граничные частоты для пределов настраиваются пользователем по своему усмотрению. Также прибор оснащен двумя релейными и транзисторным выходом. Уровни срабатывания выходов также можно задать произвольно.
Прибор оснащен небольшим ЖК-индикатором, работающим в алфавитно-цифровом режиме. Несмотря на очень маленький размер, подобное решение оказалось очень удобно при настройке. Название пунктов меню и устанавливаемых параметров никак не кодируется, а пишется на английском или немецком языке. В рабочем режиме на дисплее высвечивается значение входной частоты. При желании можно задать физическую размерность сигнала, что приведет к автоматическому масштабированию и отображению соответствующих единиц. Из недостатков следует отметить очень маленький размер дисплея и отсутствие подсветки. Все это делает неудобным снятие показаний при монтаже прибора в щите.

Прибор KFU8-UFC выполнен в корпусе, монтируемом на DIN-рейку. Входные и выходные клеммники оснащены съемными фишками, имеющими дополнительные ограничители, что усложняет их неправильный монтаж. питание прибора универсальное. Он может работать как от цепей переменного тока, так и от низковольтных цепей постоянного.
В общем отличный преобразователь, имеющий только один критический недостаток. Высокая стоимость не позволяет применять его в бюджетных проектах.

Тэги: прибор
Постоянная ссылка

Уже пару лет проскакивают сообщения о создании самодельных частотно-регулируемых преобразователей. Схема варианта такого привода опубликована в последнем номере "Радио". В принципе ничего сверхъестественного в этом нет. Сама схема частотника не содержит каких-то дефицитных деталей. Только вот решиться реализовать ее самому, при огромном выборе промышленных моделей - удел избранных фанатов.
Развитие техники совершило очередной виток и то что раньше казалось доступно только узкому кругу специалистов, сегодня стало распространено повсеместно. В конце 80-х годов, точно также начали появляться первые компьютеры, правда их сегодня уже на коленке не собирают - возросла сложность. Сейчас настал черед приводов. Кстати аналоги ПЛК уже давно можно собрать самостоятельно, достаточно знать программирование для микроконтроллеров. Тем не менее вряд ли кустарные частотники получат большое распространение. Сложность алгоритмов управления в промышленных моделях не подвластна разработчикам-одиночкам. Их изделия останутся только отличным доказательством уровня технического мышления.
В общем крупным производителям не о чем беспокоиться, ну а мне остается пойти собирать детали. Все таки самодельный частотник - это круто.

Тэги: преобразователь, разный, частота
