Установка СНПЧ на Epson SX230 2012-11-04 16:26:32
+ развернуть текст сохранённая копия
Установка СНПЧ:
Canon: IP3600, IP4600; MP250, MP280; MG2140; MP230 HP: DJ2050, DJ1050 Epson: SX130; T1100; SX230; PX720WD
Сравнение СНПЧ
В этой статье я попытаюсь изложить вам свой метод установки СНПЧ на довольно популярную, на момент написания статьи, модель многофункционального устройства Epson SX230. Сразу хочу извинится за качество фотоматериалов, сложилась ситуация, когда фотоаппарата под рукой не было и съемку пришлось производить мобильным телефоном.
Поднимаем блок сканера. Производитель оставил довольно много места для установки СНПЧ, так что проблем с прокладкой шлейфа не будет
Приступим. Берем СНПЧ
И заливаем в емкости-доноры чернила
После этого, нам необходимо закачать чернила в блок чернильниц. Для этого нам нужно проткнуть чем то острым пленку и заблокировать в открытом состоянии клапан чернильницы. Я для этого использую пластиковый конус, который шел в комплекте с СНПЧ. Если ничего похожего под рукой не имеется - можно использовать обычную иглу от одноразового шприца
После того, как мы заблокировали клапан, вставляем шприц в отверстие воздухозаборника и, нажав на поршень, создаем небольшое давление в емкости-доноре. Если вы создадите большое давление, вы рискуете чернилами, которые начнут вытекать из под клапана чернильницы, залить все вокруг.
Создаем давление до тех пор, пока из под клапана чернильницы не покажутся чернила. Проводим аналогичную процедуру с остальными чернильницами
После чего приступаем непосредственно к установке СНПЧ в устройство. Тут есть небольшой нюанс. Вы можете вывести шлейф из принтера, пропустив его сверху под крышкой, но в таком случае шлейф будет мешать крышке плотно закрываться. В этом нет ничего страшного, так как в SX230 отсутствует датчик открытия крышки. Но в эстетических целях, я вам предлагаю вывести шлейф снизу из щели выхода бумаги. Для этого нажатием фиксатора с низу приподнимаем блок управления и просовываем блок чернильниц в щель для выхода бумаги
Вставляем блок чернильниц в каретку
Клеим фиксатор и укладываем шлейф так как показано на рисунке
Выводим шлейф снизу устройства и крепим его дополнительным фиксатором
Теперь верхняя крышка будет закрываться плотно. Вот и все, удачи.
Тэги: epson, sx230, снпч, установка, шлейф
Нюансы установки СНПЧ на Epson PX720WD 2012-11-03 13:41:28
Хочу ...
+ развернуть текст сохранённая копия
Хочу представить Вашему вниманию мой метод установки СНПЧ на Epson PX720WD.
И так берем СНПЧ
Заливаем чернила в емкости доноры
Вынимаем заглушки из блока чернильниц
Закачиваем чернила в чернильницы. Вставляем в отверстие шприц и тянем поршень на себя, до тех пор, пока в шприце не появятся чернила. Вынимаем шприц, закрываем отверстие заглушкой. Эти же действия производим с оставшимися чернильницами.
Приступаем к установке. В PX720WD чернильницы устанавливаются не в каретку, а в неподвижный блок, так что проблем с прокладкой шлейфа от СНПЧ у вас не будет. Не придется следить за тем, что бы шлейф не за что не цеплялся при движении каретки
Но все же при установке СНПЧ на PX720WD есть некоторые нюансы. В этой модели используется электромагнитный датчик закрытия крышки, соответственно механически заблокировать его не удастся
Поскольку из за шлейфа СНПЧ крышка у нас будет закрыта не до конца, то датчик будет работать в режиме открытия крышки и устройство откажется печатать. Что бы устранить данную проблему откручиваем болт, приподнимаем крышку с датчиком на несколько миллиметров и подкладываем под нее на место болта подкладку.
Прокладываем шлейф СНПЧ, как показанно на рисунке, с этим проблем возникнуть не должно
Вот и все. Желаю удачи.
Тэги: epson, px720wd, датчик, мфу, принтер, снпч, установка, электромагнитный
Экспресс метод прочистки печатающей головки устройств Epson 2012-10-13 22:09:04
...
+ развернуть текст сохранённая копия
Хотел бы представить свой упрощенный метод прочистки головки принтеров Epson. И так берем обычный шприц и развальцовываем ему штуцер ножом или другим подходящим инструментом
Включаем принтер, ждем пока каретка выедет из места парковки и отсоединяем кабель питания, для того что бы каретку можно было свободно перемещать руками. Перемещаем каретку в позицию для замены чернильниц. Вынимаем чернильницы или демонтируем СНПЧ.
Набираем в шприц жидкость для прочистки. Выбор производителя жидкости зависит только от вас, но следует учитывать, что есть жидкость для пигментных или водорастворимых чернил. Аккуратно, вращательными движениями, надеваем шприц на штуцер головки. Если вы обломаете штуцер, то вам придется заказывать новую головку или, учитывая цену головки, приобретать новое печатающее устройство
Аккуратно не создавая сильного давления закачиваем жидкость в головку. Избыточное давление может повредить дюзы. Закачиваем до тех пор, пока потянув поршень шприца обратно вы не увидите что в шприц поступает чистая жидкость а не чернило соответствующего цвета. Аналогичную процедуру проделываем с остальными штуцерами головки для всех цветов.
После чего сдвигаем головку в сторону и удаляем жидкость для промывки и чернила, которые вытекли из головки, скажем, промокнув туалетной бумагой
Далее ставим на место чернильницы (СНПЧ) и запускаем прочистку печатающей головки 2-3 раза. Распечатываем образец теста дюз. Если результат неудовлетворительный, выключаем принтер и даем ему отстоятся 3-4 часа для того что бы в соплах чернило вытеснило воздух и жидкость для прочистки. После чего включаем принтер и без прочистки запускаем образец теста дюз. Если и после этого результат вас не удовлетворяет значит придется снимпть головку и чистить ее при помощи ультразвука.
Тэги: epson, головка, дюза, жидкость, печатающий, прочистка, снпч, тест, чернильница
Установка СНПЧ на Epson SX130 2012-10-10 23:33:32
& ...
+ развернуть текст сохранённая копия
Хочу показать вам свой метод установки СНПЧ на принтера Epson SX125, SX130.
Берем СНПЧ
Заливаем чернила в емкости-доноры
Для того, что бы закачать чернила в блок чернильниц берем иглу протыкаем пленку и блокируем клапан чернильницы в открытом состоянии
После чего вставляем шприц в отверстие воздухозаборника емкости-донора. Двигая поршень шприца вниз создаем небольшое давление в емкости-доноре до тех пор, пока в отверстии чернильницы не покажутся чернила. Проделываем данную процедуру с остальными чернильницами
Берем крепление. Нам необходимо согнуть его под углом девяносто градусов
Нагреваем крепление в месте сгиба, к примеру, зажигалкой, и придаем ему такую форму
Включаем принтер, ждем, пока каретка начнет двигатся и отсоединяем кабель питания от сети. Вручную отодвигаем каретку до упора влево. Выводим блок чернильниц вверх, как показано на фотографиях
Подводим каретку вправо и устанавливаем в нее блок чернильниц
Приклеиваем крепление, как показано на рисунке
Закрепляем шлейф. Двигаем каретку вправо-влево до упора. Убеждаемся в том, что ее движению ничего не мешает
На внешнюю часть принтера так же не помешает приклеить крепление и закрепить шлейф.
Все готово. Желаю удачи.
Тэги: epson, sx130, снпч, установка
Установка СНПЧ на Epson T1100 2012-10-10 23:31:31
+ развернуть текст сохранённая копия
Я хотел бы предоставить вашему вниманию свой метод установки СНПЧ на Epson T1100. Я не заявляю, что данный метод является единственно правильным, возможно у кого-то имеются свои наработки.
T1100 использует пять чернильниц. Две из них черные. Это связанно с увеличением количества сопел черного цвета и при этом, как следствие, увеличивается скорость черной печати

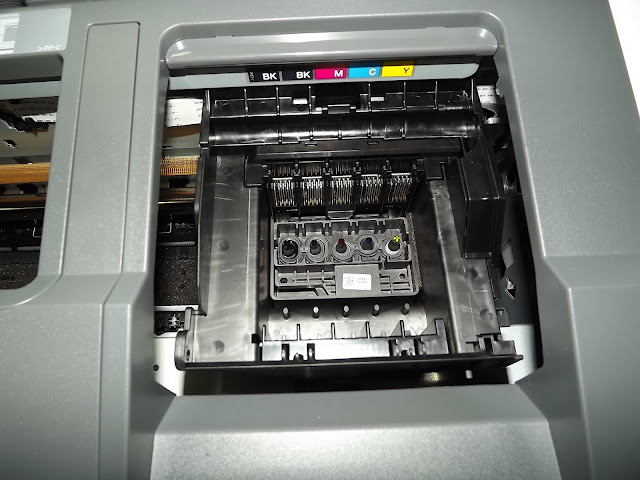

Приступаем к установке. Включаем принтер, ждем пока каретка начнет двигаться и отсоединяем кабель питания. Теперь каретку можно свободно перемещать вручную. Аккуратно поддеваем отверткой крепление и снимаем крышку каретки, закрывающую отсек картриджей. Если вы сняли крышку без последствий, то в случае поломки устройства, вы всегда можете поставить крышку обратно, установить оригинальные чернильницы, удалить следы установки СНПЧ и обратится в авторизированый сервисный центр с требованием произвести гарантийный ремонт. На сколько этично так поступать - в данной статье обсуждаться не будет
Заливаем чернила в емкости-доноры
и закачиваем их в чернильницы. Для этого вынимаем силиконовые заглушки чернильниц
Вставляем в отверстие, из которого извлекли заглушку, шприц
и тянем поршень шприца на себя, до тех пор, пока в шприц вместо воздуха не начнут поступать чернила. Извлекаем шприц, закрываем заглушку. Данную операцию проводим со всеми чернильницами.
Возможно шлейф не даст крышке принтера плотно закрыватся. Для того, что бы не получать сообщения об открытой крышке, необходимо заблокировать датчик закрытия крышки. Он аходится слева от кнопки включения принтера
Блокируем датчик закрытия крышки вставив в отверстие поролон
Прокладываем шлейф и крепим его на внутренней стороне корпуса
Двигаем каретку вручную в одну и другую сторону до упора. Убеждаемся в том, что вы уложили шлейф правильно, и каретке ничего не мешает перемещатся.
Крепления имеют свойство отпадать в самый неподходящий момент, поэтому рекомендую проклеить сверху крепление обычным скотчем.
Вот что у нас получилось
Установка закончена, желаю удачи.
Тэги: epson, t1100, снпч, установка
